booroondook, я про реле с регилируемой задержкой для зада. А обычное реле задержки для зада я нашел. После работы буду эксперементировать.

Dmitry

Дата: Вторник, 30.06.2009, 21:07 | Сообщение № 77 (51410 в абсолютной нумерации)

Группа: Постоянные участники

Сообщений: 322

Статус: Оффлайн

-------------------------------

Российская Федерация - г. Тамбов

На форуме с 16.03.2009
Пользователь № 1581

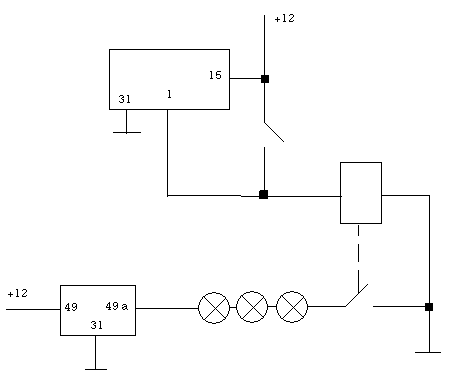

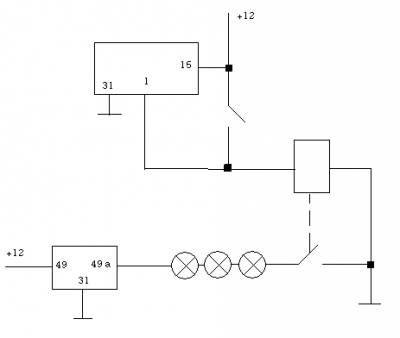

Собрал вот эту схему. Реле от заднего дворника. Почему-то реле не заработало при подаче плюса на ногу 2. Но работает так, как наприсовано. Схему реле перериссовывать было неохото.

Прикрепления: 2773472.gif (3.3 Kb)

Dmitry

Дата: Вторник, 30.06.2009, 22:55 | Сообщение № 78 (51413 в абсолютной нумерации)

Группа: Постоянные участники

Сообщений: 322

Статус: Оффлайн

-------------------------------

Российская Федерация - г. Тамбов

На форуме с 16.03.2009
Пользователь № 1581

booroondook, Контакт S. Только когда на 86 подаю плюс ничего не происходит. А реле в каком корпусе? Длинное? Или как обычное реле?

vadgorev

Дата: Среда, 01.07.2009, 17:02 | Сообщение № 79 (51435 в абсолютной нумерации)

Группа: Постоянные участники

Сообщений: 1300

Статус: Оффлайн

-------------------------------

Российская Федерация - Борисоглебский район

На форуме с 24.03.2008
Пользователь № 722

Как и обещал сдал волгу клиенту купил реле дворников 524, 3747 по цене 80р. и на коленке собрал схему как у booroondook, только вместо лампочки поставил доп. реле.
Все это подключил к хантеру ( проще добраться) и все работает! мигает 8 9 раз, видимо зависит как долго нажимаешь рычаг поворота, минимально мигает 8 раз.
Хочу на базе доп реле 5 контактного сделать блокировку чтобы если включил левый и переключил на правый поворот то бы левый отключался принудительно.
У меня реле дворника 524. 3747 на трех транзисторах, эт я так на всякий случай уточняю.
Получается надо 2 реле дворников, два доп реле 4 контакта и 1 реле 5 контактов.

Добавлено (01.07.2009, 17:02)
---------------------------------------------
Забыл написать на 86 контакт сигнал + ,подавал с переключателя поворота, а не + напрямую.
То есть как должно быть (будет)

vadgorev

Дата: Среда, 01.07.2009, 17:14 | Сообщение № 80 (51437 в абсолютной нумерации)

Группа: Постоянные участники

Сообщений: 1300

Статус: Оффлайн

-------------------------------

Российская Федерация - Борисоглебский район

На форуме с 24.03.2008
Пользователь № 722

Quote (booroondook)

По моей схеме надо 2 реле дворников и 2 обычных 4-хконтактных реле (с н/р контактами).

я в принципе по твоей схеме и собираю, 5 контактное реле хочу для блокировки.

Quote (booroondook)

Если за это время мигает 8-9 раз, то либо там не 4 секунды, а гораздо больше, либо перегорела одна из ламп поворотника, и идет учащенное мигание.

Все лампочки работают.

Dmitry

Дата: Среда, 01.07.2009, 18:45 | Сообщение № 81 (51438 в абсолютной нумерации)

Группа: Постоянные участники

Сообщений: 322

Статус: Оффлайн

-------------------------------

Российская Федерация - г. Тамбов

На форуме с 16.03.2009
Пользователь № 1581

booroondook, А моя схема именно так работала. И задержка получалась. Странно.

vadgorev

Дата: Среда, 01.07.2009, 21:52 | Сообщение № 82 (51448 в абсолютной нумерации)

Группа: Постоянные участники

Сообщений: 1300

Статус: Оффлайн

-------------------------------

Российская Федерация - Борисоглебский район

На форуме с 24.03.2008
Пользователь № 722

на кпк плоохо видно схему. но вроде уу тебя косяк. упровляющий провод реле дворников сигнала от переключателя поворотов не получит. если я правильно разглядел схему.

vadgorev

Дата: Четверг, 02.07.2009, 10:06 | Сообщение № 83 (51475 в абсолютной нумерации)

Группа: Постоянные участники

Сообщений: 1300

Статус: Оффлайн

-------------------------------

Российская Федерация - Борисоглебский район

На форуме с 24.03.2008
Пользователь № 722

ммммм так правильно. но в районе аварийки уже не подключишь.

Добавлено (02.07.2009, 10:06)
---------------------------------------------
Худой, Прав. будет моргать после выключения. порайне мере в том варианте какой сейчас.

vadgorev

Дата: Четверг, 02.07.2009, 12:09 | Сообщение № 84 (51487 в абсолютной нумерации)

Группа: Постоянные участники

Сообщений: 1300

Статус: Оффлайн

-------------------------------

Российская Федерация - Борисоглебский район

На форуме с 24.03.2008
Пользователь № 722

тоже разбирал. а вот резать или диоды ставить придется. иначе на упровляющий контакт будет постоянно сигнал приходить.
А внутреннее реле выдержит нагрузку?

vadgorev

Дата: Четверг, 02.07.2009, 13:54 | Сообщение № 85 (51496 в абсолютной нумерации)

Группа: Постоянные участники

Сообщений: 1300

Статус: Оффлайн

-------------------------------

Российская Федерация - Борисоглебский район

На форуме с 24.03.2008
Пользователь № 722

через реле питание идет на моторчик только в момент когда дворники лежат. дальше напрямую питаются пока опять не опустится в положение лежа ит дале. но это лирика.
Пожалуй ты прав, выдержит реле.

vadgorev

Дата: Пятница, 03.07.2009, 11:25 | Сообщение № 86 (51545 в абсолютной нумерации)

Группа: Постоянные участники

Сообщений: 1300

Статус: Оффлайн

-------------------------------

Российская Федерация - Борисоглебский район

На форуме с 24.03.2008
Пользователь № 722

ээээ может я отстал от жизни, но на ваз 2106 реле прерывистого режима дает только толчок мотору, и если убрать реле то дворники всеравно возвращаются в положение лежа, на основание этого я сделал вывод что моторчик питается напрямую минуя реле в положение когда щетки поднялись из положения лежа.
Как понимаю сейчас это не важно.
