Конденсатор в цепи питания
|
|
| Alex_D |
Дата: Понедельник, 21.01.2008, 13:40 | Сообщение № 1 (11721 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 186
Статус: Оффлайн
-------------------------------

Украина - Донецк
На форуме с 11.10.2007
Пользователь № 214 |
Раздражало пропадание питания с магнитолы в момент запуска движка, особенно стало доставать на новой магнитоле, которая после включения питания начинает сканировать диск, карту памяти...
Установка конденсатора 22000х16 параллельно питанию (через диод), решило это проблему, а сама доработка не заняла много времени и коснулась только переходника
Емкости хватает на поддержание напряжения в течение 3-4 сек.
|
| |
| |
| NikoSh |
Дата: Воскресенье, 23.03.2008, 21:21 | Сообщение № 2 (16700 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 6
Статус: Оффлайн
-------------------------------
Российская Федерация - Набережные Челны
На форуме с 23.03.2008
Пользователь № 711 |
а куда спрятали такую "баночку"?
|
| |
| |
| Alex_D |
Дата: Понедельник, 24.03.2008, 10:09 | Сообщение № 3 (16751 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 186
Статус: Оффлайн
-------------------------------
Украина - Донецк
На форуме с 11.10.2007
Пользователь № 214 |
NikoSh, баночка небольшая, примерно 2.5 см диаметр, длиной около 7 см. Нормально вписался к разъему переходника на магнитолу и там же лег
|
| |
| |
| booroondook |
Дата: Понедельник, 24.03.2008, 10:41 | Сообщение № 4 (16755 в абсолютной нумерации) |
|
Группа:  Администраторы Сообщений: 4406
Статус: Оффлайн
-------------------------------
Российская Федерация - Москва
На форуме с 04.04.2007
Пользователь № 2 |
Quote (Alex_D) (через диод), Диод должен быть силовым - иначе очень легко "пробьется".
|
| |
| |
| Alex_D |
Дата: Понедельник, 24.03.2008, 12:38 | Сообщение № 5 (16780 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 186
Статус: Оффлайн
-------------------------------
Украина - Донецк
На форуме с 11.10.2007
Пользователь № 214 |
booroondook, само собой, ориентировался на ток предохранителя, 15А
|
| |
| |
| booroondook |
Дата: Понедельник, 24.03.2008, 13:07 | Сообщение № 6 (16784 в абсолютной нумерации) |
|
Группа: Администраторы Сообщений: 4406
Статус: Оффлайн
-------------------------------
Российская Федерация - Москва
На форуме с 04.04.2007
Пользователь № 2 |
Quote (Alex_D) ориентировался на ток предохранителя, 15А Надо не только самому сориентироваться - надо еще других правильно сориентировать.  Просьба - напиши небольшую статеечку по этому делу, нарисуй схемку. Желательно еще сфотографировать то, что получилось.
Ну и милости просим в "Каталог статей" - в раздел "Своими силами".
|
| |
| |
| ovomaxat |
Дата: Понедельник, 24.03.2008, 23:01 | Сообщение № 7 (16910 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 970
Статус: Оффлайн
-------------------------------
Российская Федерация - Максатиха
На форуме с 11.01.2008
Пользователь № 346 |
Quote (Alex_D) (через диод)
Вопрос, а вообще зачем нужен диод, или как "защита от дурака"? И как он ставится - до кондера, после, или параллельно как предохранитель?Добавлено (24.03.2008, 23:01)
---------------------------------------------
А то купил себе 68000 мкф, тоже хочу поставить.
|
| |
| |
| weter |
Дата: Вторник, 25.03.2008, 00:05 | Сообщение № 8 (16916 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 525
Статус: Оффлайн
-------------------------------
Российская Федерация - Новосибирск
На форуме с 22.01.2008
Пользователь № 373 |
Диод ставится до кондера последовательно и предотвращает разряд конденсатора другими потребителями кроме магнитолы. Т.е. в момент пропадания напряжения магнитола питается от конденсатора.
|
| |
| |
| Alex_D |
Дата: Среда, 02.04.2008, 13:05 | Сообщение № 9 (18025 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 186
Статус: Оффлайн
-------------------------------
Украина - Донецк
На форуме с 11.10.2007
Пользователь № 214 |
Quote (booroondook) напиши небольшую статеечку по этому делу
http://www.rezzoclub.ru/publ/1-1-0-26
|
| |
| |
| booroondook |
Дата: Среда, 02.04.2008, 13:54 | Сообщение № 10 (18035 в абсолютной нумерации) |
|
Группа: Администраторы Сообщений: 4406
Статус: Оффлайн
-------------------------------
Российская Федерация - Москва
На форуме с 04.04.2007
Пользователь № 2 |
Alex_D, спасибо!
|
| |
| |
| ovomaxat |
Дата: Среда, 02.04.2008, 22:23 | Сообщение № 11 (18118 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 970
Статус: Оффлайн
-------------------------------
Российская Федерация - Максатиха
На форуме с 11.01.2008
Пользователь № 346 |
Alex_D, http://www.rezzo-club.ucoz.ru/forum/15-27-6 стр. 6 пост 90 есть распиновка магнитолы. Какой провод режется для подключения диода и + кондера ?
Сообщение отредактировал ovomaxat - Среда, 02.04.2008, 22:25 |
| |
| |
| booroondook |
Дата: Четверг, 03.04.2008, 06:54 | Сообщение № 12 (18132 в абсолютной нумерации) |
|
Группа: Администраторы Сообщений: 4406
Статус: Оффлайн
-------------------------------
Российская Федерация - Москва
На форуме с 04.04.2007
Пользователь № 2 |
Quote (ovomaxat) Какой провод режется для подключения диода и + кондера ? A7 (Kl.15/Ignition)
|
| |
| |
| Alex_D |
Дата: Четверг, 03.04.2008, 11:00 | Сообщение № 13 (18180 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 186
Статус: Оффлайн
-------------------------------
Украина - Донецк
На форуме с 11.10.2007
Пользователь № 214 |
Quote (ovomaxat) Какой провод режется для подключения диода и + кондера ?
На каждой магнитоле сверху нарисована разводка разъема, а также в документации на нее.
Резать нужно "плюс" питания (Power), у меня он был красного цвета.
Масса (Ground) - это "минус", у меня черный, к нему вторая нога кондера.
|
| |
| |
| ts1igor |
Дата: Четверг, 21.08.2008, 12:42 | Сообщение № 14 (27951 в абсолютной нумерации) |
Группа:  Заблокированные Сообщений: 5
Статус: Оффлайн
-------------------------------
Российская Федерация - Москва
На форуме с 21.08.2008
Пользователь № 1132 |
А можно ли для этих целей использовать готовый конденсатор на 1Ф?
22 000 мкф, вроде, для магнитолы с DVD приводом маловато. ведь запуск двигателя 3-5 сек бывает.
|
| |
| |
| vovatroff |
Дата: Суббота, 07.11.2009, 01:15 | Сообщение № 15 (59055 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 33
Статус: Оффлайн
-------------------------------
Российская Федерация - Юбилейный
На форуме с 15.03.2008
Пользователь № 668 |
Внедрив схему Alex_D не получил ожидаемого результата. При пуске двигателя магнитола выключалась.

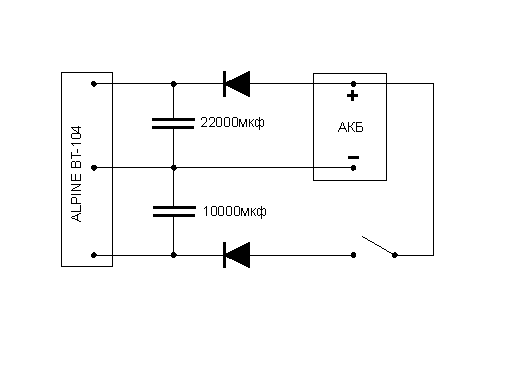

На магнитоле, у меня ALPINE BT-104, имеется 2 цепи питания +12В. Одно - подается через замок зажигания, другое постоянно подключено. При чём питание которое подаётся через замок зажигания – не силовое, а коммутирующее. Второе питание, в положении ключа OFF, служит для поддержки сохранения настроек, а в положении ключа АСС для, питания собственно магнитолы в режиме воспроизведения. Магнитола работает только при присутствии 2-х напряжений и падение напряжения, в момент пуска стартера, в любой из этих цепей и вызывает это самое выключение. Схему Alex_D я немножко доработал и теперь радуюсь жизни.
Кондёры специально не подбирал, поставил какие были. Если убрать кондёр на 10000мкф и поставить перемычку между плюсами – то магнитола будет работать и с вынутым ключом зажигания. Но ток потребления в режиме ожидания, для ALPINE BT-104, возрастёт с 0,05А до 0,2А.
|
| |
| |
|
