Доработка центрального замка
Доработка центрального замка Chevrolet Rezzo . Разработка: Митя. http://nsskn.narod.ru/centrallock/index.html
реализация AlexIz.
Статья приводится с изменениями полученными в результате инсталляции устройства на Rezzo.
Изменения в тексте выделены цветом.
И так статья.
Реализованные функции:
1. При открытии ЦЗ замок задней двери не открывается (если необходимо открытие, то установить диод D3)
2. Замок задней двери открывается с дополнительного канала сигнализации.
3. При открытии двери замок запирается. И при последующем захлопывании двери она оказывается запертой. Пришли из магазина открыли заднюю дверь, покопались захлопнули ее, и дверь встала под охрану вновь.
4. Если ЦЗ открыт, то задняя дверь не запирается. Машина на природе, двери открыты, ходим туда сюда копаемся.
5. При закрытии ЦЗ дверь запирается.
Необходимые компоненты:
Модуль ЦЗ от ВАЗ 21093-6512010 в конце могут быть разные цифры -01 -02 и так далее, но похоже это не важно. Стоимость в районе 200р.
Реле тут лучше не мощное, а сигнальное, у этого сопротивление обмотки 960 Ом Ток потребления 12,5 миллиампер. Оно будет под током, пока открыта дверь.
Диоды маломощные на ток 1А.
Кнопка открытия пятой двери, если нужна.
Я использовал кнопку открытия багажника от десятки.
Выключатель отключения лампы в багажнике, если нужен.
Доработки дополнительного блока ЦЗ.
Для удобства монтажа системы в целом, я решил установить дополнительное реле К1 и диоды D1 и D2 (см.схему) непосредственно в корпусе дополнительного блока ЦЗ и вывести из него дополнительный разъём. Получилось так.

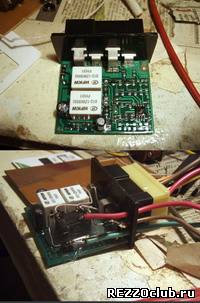

Блок до и после доработки

Мотор задней двери (M5) отключаем от штатного ЦЗ, и подключаем к модулю от ВАЗы
Мотор и датчик отключаются на разъёме С401. Он расположен вверху за обшивкой на левой стороне в багажнике. Для того, чтобы до него добраться надо снять вся обшивку левой части багажника. На самом деле это не сложно. Сначала снимаем пластмассовый порожек багажника. Для этого надо выкрутить два пластмассовых винта, вытащить пистоны и выдернуть (без фанатизма) порожек вверх. Он просто зафиксирован защелками. После этого выкрутить два самореза крепления боковины. Их видно, если отогнуть (снять) ковёр багажника. Открутить ключом на 17 ремни безопасности, и аккуратно потянуть обшивку в сторону оси авто. Внимательно со стыком пластмассы в районе днища задних сидений. В идеале, там бы тоже снять обшивку, но мне было влом. Боковина тоже на фиксаторах. Потихоньку всё снимется. Верхняя часть обшивки снизу крепится тремя саморезами, а остальное на защелках. Всё. Добрались до C401.

ПРЕДУПРЕЖДАЮ! На фотографии только разъём С401. Провода подключены неправильно. Для подключения нужны провода уходящие вверх по жгуту!
Далее надо подключить новый блок ЦЗ согласно прилагаемой в статье схеме. Да, забыл сказать, что штатный блок ЦЗ у нас расположен прямо под С401 в боковом отсеке.

Концевик багажника (S3) вместе с лампой отрываем от остальных концевиков (S5-S7) на разъеме C401 расположенном в указанном месте.
Обращаю внимание, что при подключении необходимо ориентироваться на цвета проводов из сервис мануала, а не на цоколёвку разъёма штатного замка, которая нарисована на его корпусе!

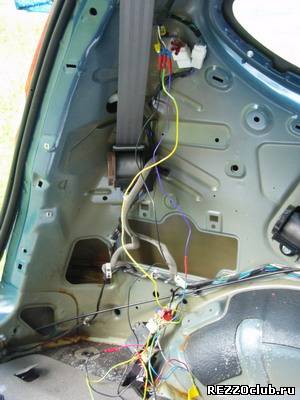

Так выглядело в процессе монтажа и отладки.

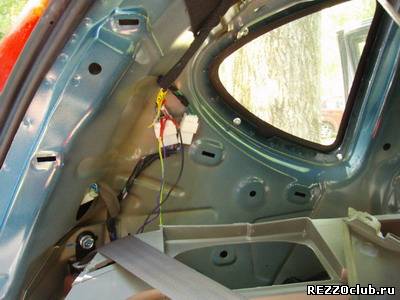

Окончательный вариант

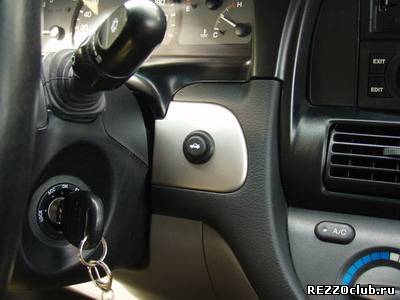

Кнопка открытия багажника.

Подключаем через диод D4 к цепи сигналки, которая опрашивает концевик капота S4.
Диод (D4) необходим для того, чтобы при открытии капота не срабатывала схема и не загоралась лампа в багажнике. Концевик капота (S4) скорее всего установили установщики и подключили к сигнализации.
Если Вас устраивает, что при открытии двери багажника загорается свет в салоне, то концевик можно не подключать на отдельный вход сигнализации, а оставить там, где он был, добавив только диод (D4) Как показано пунктиром. В этом случае диод нужен, чтобы при открытии остальных дверей не срабатывала схема.
Единственное, надо проверить реакцию Вашей сигналки на эту ситуацию. Вполне вероятно, что когда открываем багажник, сигналка ждет срабатывания только микрика багажника, и если это так, то надо делать по основной схеме, то-есть микрик багажника цеплять на соответствующий вход сигналки.

В цепи лампы багажника может быть установлен дополнительный выключатель (S2). Это никак не влияет на работу схемы, просто некоторым нравится, отключать ламкочку в багажнике.
Производим остальную коммутацию по схеме. (ориентируемся на ЦВЕТ проводов по мануалу)
На 7 контакт нового блока ЦЗ подается сигнал от сигнализации <импульс массы> который сигнализация выдает при открытии багажника.
Если необходима кнопка открытия багажника в салоне, то ее (S1) ставим с 7 контакта нового блока ЦЗ на массу. Как показано пунктиром.
Работа схемы:
Двери отперты, запираем ЦЗ. Сигнал поступает на 6 контакт штатного блока в виде постоянного замыкания на массу. В этом случае блок ЦЗ формирует импульс массы для своего реле запирания (К1) , этот сигнал выходит через 1 контакт модуля наружу. Или сюда поступает импульсный сигнал от радио брелка или сигнализации.
Этот сигнал вызывает запирание дверей машины штатным образом и через диод D1 сигнал поступает на запирающий вход 5 нового блока ЦЗ, который запирает 5ю дверь.
То, что сигнал выходит на 1 и на 7 контакты блока штатного ЦЗ, я проверил на машине. При закрытии, открытии замков, от ключа, кнопки на двери, радиобрелка и сигнализации, на этих контактах появляются импульсы массы. То, что дилеры подключили сигнализацию именно так, и от сигнализации тоже идут импульсы, я гарантировать не могу, но вероятность такого подключения близка к 100%, ибо прочие варианты сильно извращены. В ходе инсталляции выяснил, что к отдельному каналу сигналки был подключен только капот.
Двери заперты, хотим открыть багажник. Импульсный сигнал с блока сигнализации поступает на отпирающий вход 7 нового блока ЦЗ, что вызывает отпирание 5ой двери.
Открываем 5ю дверь, при этом замыкается концевик двери, тем самым вызывает срабатывание реле К1. Масса через переключатель актуатора двери водителя (запертой), через диод D2 и замкнутые контакты реле K1 поступает на запирающий вход 5 нового блока ЦЗ, что вызывает запирание замка двери, когда дверь находится в открытом состоянии.
Именно для того, чтобы мотор актуатора пятой двери не был под питанием все время, что приведет к неизбежной и скорой его кончине, пока открытая пятая дверь, пришлось использовать модуль ЦЗ, вместо обычных двух реле.
Далее, при захлопывании двери, она оказывается запертой, концевик размыкается, реле обесточивается и схема приходит в исходное состояние.
Двери отперты, хотим открыть багажник. Все происходит так, как в предыдущем случае, кроме того, что замок не запирается, поскольку актуатор водительской двери в положении открыто. И масса отсутствует. Если эта функция не нужна, то реле K1 можно исключить, а массу через диод D2 подать с микрика багажника, на . вход нового блока ЦЗ. Как показано пунктиром.
Двери заперты, отпираем двери, через штатный ЦЗ. Открываются замки дверей, а 5я дверь остается запертой, если необходимо, чтобы дверь отпиралась, то устанавливаем диод D3 показанный пунктиром, в этом случае импульсный сигнал с сигнализации или с блока ЦЗ через диод D3 поступает на 7 вход нового блока ЦЗ, что вызывает открытие замка 5ой двери.
Штатные детали и провода изображены тонкими линиями, новые детали и провода толстыми или пунктиром.
И сама схема: http://nsskn.narod.ru/centrallock/index.html

Источник: http://nsskn.narod.ru/centrallock/index.html
