Изменение алгоритма работы водительского стеклоподъемника
|
|
| gonza |
Дата: Воскресенье, 19.07.2009, 18:19 | Сообщение № 16 (52486 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 414
Статус: Оффлайн
-------------------------------

Российская Федерация - .
На форуме с 10.07.2007
Пользователь № 103 |
Можно попробовать сделать схему "master - slave" Работа "ведомого" блока будет разрешаться только в случае, если "ведущий" - не работает.
Вариант реализации (навскидку) - реле, размыкающее провода "ведомого" с управлением от датчика тока проводов "ведущего" (через ключ на транзисторе). Но опять же, есть куча нюансов - нужно смотреть "железо". Добавлено (19.07.2009, 17:54)
---------------------------------------------
Или же - задерживать сигнал от сигнализации на "ведомый", пока его отрабатывает "ведущий"... Датчик тока в провода ведущего - логические элементы - вход канала управления ведомого... Добавлено (19.07.2009, 18:10)
---------------------------------------------
Quote (booroondook) они "вживлены" в корпуса кнопок А "ноги"-то хоть торчат? Если так - то большего и не надо. Еще идейка. Блокировку всех 3-х дверей можно организовать, не подавая на средний контакт кнопок "массу" или "+". То есть, провода от кнопки блокировки - S 301 - используем для подачи "массы"/"плюса" на среднюю точку, для питания двигателя тянем пару. Таким образом, вся разница между фальконом и бетой сводится к вопросам подсветки (не считая кол-ва перерезаемых дорожек/устанавливаемых перемычек). Но у беты в этом случае - есть преимущество - 4 канала. Знать бы еще, как они работают... ) Добавлено (19.07.2009, 18:19)
---------------------------------------------
И еще. Для Беты. ))) Тянем по паре в каждую дверь. Для подсветки используем цепь кнопка блокировки - провода от S 301. Блокировку осуществляем через устанавливаемые в дверях реле, размыкающие цепь двигателей. Управление реле - от подсветки...
В этом случае - имеем примерно равнозначные по трудоемкости монтажа приборы, с сохранением подсветки и блокировки (при условии, что Бета умеет закрывать окна по очереди...) Умеет ли? )))
Сообщение отредактировал gonza - Воскресенье, 19.07.2009, 18:28 |
| |
| |
| gonza |
Дата: Воскресенье, 19.07.2009, 22:15 | Сообщение № 17 (52498 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 414
Статус: Оффлайн
-------------------------------
Российская Федерация - .
На форуме с 10.07.2007
Пользователь № 103 |
Хорошая идея. Добавлено (19.07.2009, 21:46)
---------------------------------------------
По поводу Беты ).
Нашел инфу, что у нее одновременно могут работать только 2 стекла. Следовательно, одновременно подниматься на аккумуляторе будут максимум 2. Ищу 4-канальный "умный" блок с управлением по "плюсу". Пока - не очень... ) Добавлено (19.07.2009, 22:15)
---------------------------------------------
Вот здесь написано, что Бета закрывает окна попарно (отзыв пользователя). Других умных 4-канальных - не нашел... Отзывы на фалькон и бету хорошие, люди не жалуются...
|
| |
| |
| gonza |
Дата: Понедельник, 20.07.2009, 23:50 | Сообщение № 18 (52592 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 414
Статус: Оффлайн
-------------------------------
Российская Федерация - .
На форуме с 10.07.2007
Пользователь № 103 |
А SMD-элементы - это тот самый "autodown"? Да уж... Гладко было на бумаге... )
booroondook, если не сложно, нарисуй пожалуйста электрическую схему этих кнопок, интересно же... )
|
| |
| |
| gonza |
Дата: Вторник, 21.07.2009, 09:50 | Сообщение № 19 (52602 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 414
Статус: Оффлайн
-------------------------------
Российская Федерация - .
На форуме с 10.07.2007
Пользователь № 103 |
Да я не о принципаильной схеме autodown. Меня смутила фраза "совершенно не соответствует схеме из мануала", а по описанию сам нарисовать не смог...
Quote (booroondook) а в рабочем положении он замыкается с одним из крайних контактов. Крайние же контакты уходят куда-то "вглубь" схемы. Я не смог понять, куда будут включаться релюшки. Но, судя по всему, решение ты нашел.
В таком случае, нам остается дождаться публикации окончательной схемы с рекомендациями по её реализации. Будет?
|
| |
| |
| Митя |
Дата: Вторник, 21.07.2009, 12:30 | Сообщение № 20 (52618 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 86
Статус: Оффлайн
-------------------------------
Российская Федерация - Moscow
На форуме с 20.06.2007
Пользователь № 77 |
Водительская кнопка хитрее.
У нее две группы переключающих контактов со средним положением.
но они замыкаются не одновременно, а сначала одна группа, а если давишь дальше,то вторая.
Сейчас у Вас дальняя группа не задействована.
|
| |
| |
| gonza |
Дата: Вторник, 21.07.2009, 21:59 | Сообщение № 21 (52648 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 414
Статус: Оффлайн
-------------------------------
Российская Федерация - .
На форуме с 10.07.2007
Пользователь № 103 |

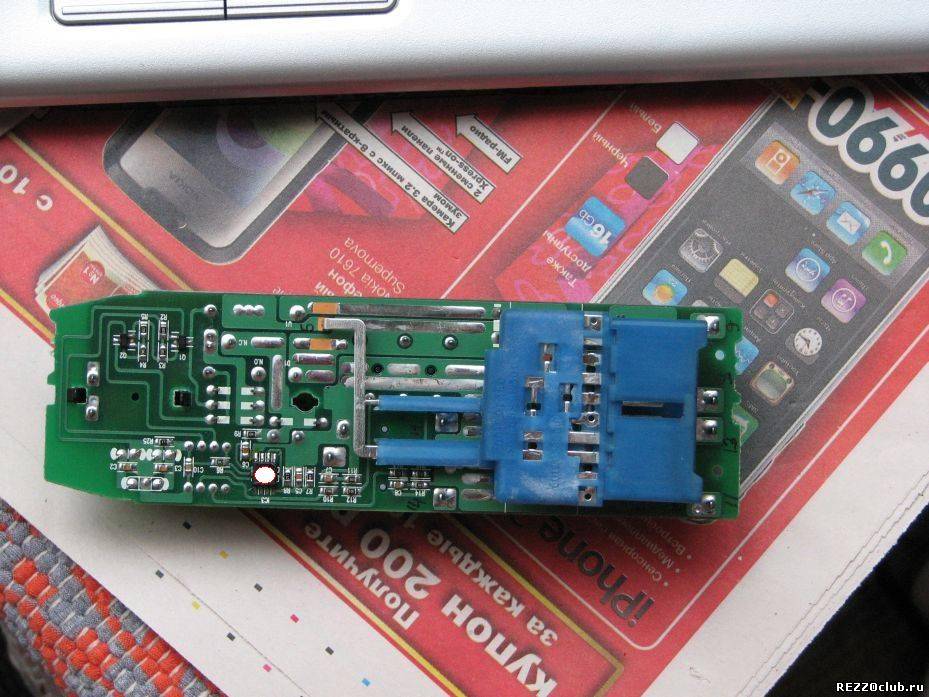

booroondook, поздравляю! Если можно, вопрос - на выделенном белым овалом месте что-нибудь припаяно? (на фото плохо видно)  Добавлено (21.07.2009, 21:59)
---------------------------------------------
Quote (booroondook) У нас ножка 5 процессора не задействована То есть, на рисунке - наша схема? А схему Лачетти не выложишь?
Сообщение отредактировал gonza - Вторник, 21.07.2009, 21:54 |
| |
| |
| gonza |
Дата: Вторник, 21.07.2009, 22:51 | Сообщение № 22 (52654 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 414
Статус: Оффлайн
-------------------------------
Российская Федерация - .
На форуме с 10.07.2007
Пользователь № 103 |
Митя, если не сложно, выложите пожалуйста схему от Лачетти. Добавлено (21.07.2009, 22:51)
---------------------------------------------
Quote (booroondook) оказалось невозможным подцепить два Фалькона каскадом А что помешало сделать, как хотел сначала - через реле с нормальнозамкнутыми контактами? Обмотка реле сажается на массу через "коричневый" провод ведущего блока, сигнал на запирание ведомого блока - подается через контакты. Есть масса на "коричневом" "ведущего" - нет сигнала запирания на "сером" "ведомого"... Или я опять чего-то недопонял?
|
| |
| |
| gonza |
Дата: Среда, 22.07.2009, 08:19 | Сообщение № 23 (52678 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 414
Статус: Оффлайн
-------------------------------
Российская Федерация - .
На форуме с 10.07.2007
Пользователь № 103 |
Quote (booroondook) на нем как раз можно получить минусовой импульс 0,5 с) - и тогда будут "ведущий с ведомым" Вот в этом месте - у меня и замыкает... Связь между наличием импульса и каскадным включением - вызвана конструкцией приборов или чем-то еще? booroondook, подскажи пожалуйста...
|
| |
| |
| Митя |
Дата: Среда, 22.07.2009, 09:19 | Сообщение № 24 (52681 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 86
Статус: Оффлайн
-------------------------------
Российская Федерация - Moscow
На форуме с 20.06.2007
Пользователь № 77 |

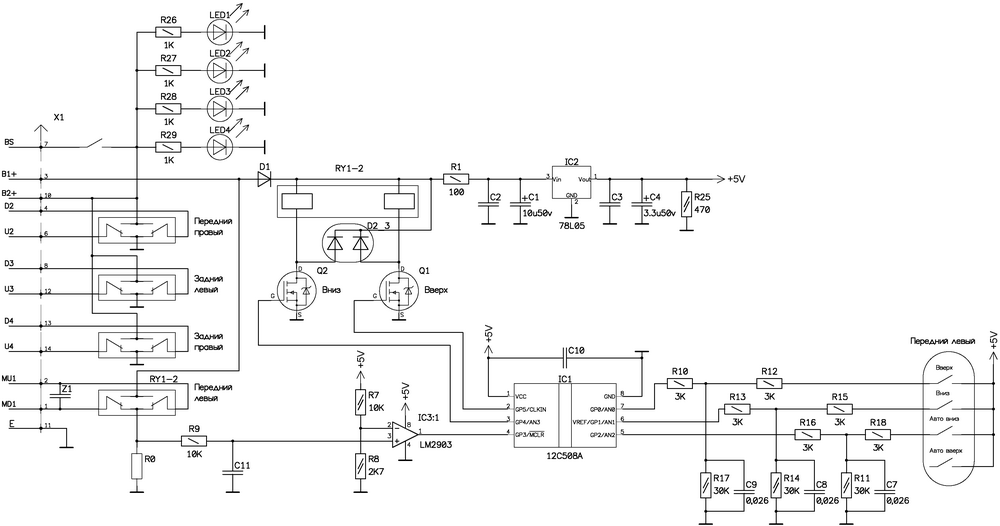

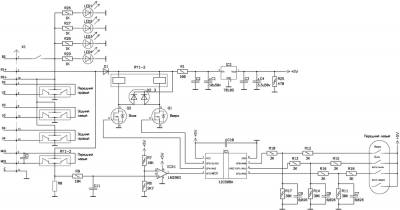

 Лачосхема
Сообщение отредактировал Митя - Среда, 22.07.2009, 09:20 |
| |
| |
| Митя |
Дата: Среда, 22.07.2009, 11:08 | Сообщение № 25 (52696 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 86
Статус: Оффлайн
-------------------------------
Российская Федерация - Moscow
На форуме с 20.06.2007
Пользователь № 77 |
Quote (booroondook) Но при этом у обоих Фальконов должны быть замкнуты перемычки J1 - т.е., включено управление по импульсу. не понял, почему у обоих? Если фалькон работает по постоянной массе, он что не выдает сигнал на коричневый провод? Если выдает, что что мешает мастер фалькон ставить без перемычки, а слейв фалькон с перемычкой, при этом каскад должен работать.
Как мне каааца. зы. программку написал скоро пробовать буду
|
| |
| |
| Митя |
Дата: Среда, 22.07.2009, 19:03 | Сообщение № 26 (52736 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 86
Статус: Оффлайн
-------------------------------
Российская Федерация - Moscow
На форуме с 20.06.2007
Пользователь № 77 |
Может не очень интересно , а может кому и пригодится
Модернизация блока управления стеклоподъемником
|
| |
| |
| gonza |
Дата: Четверг, 23.07.2009, 00:21 | Сообщение № 27 (52760 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 414
Статус: Оффлайн
-------------------------------
Российская Федерация - .
На форуме с 10.07.2007
Пользователь № 103 |
Quote (Митя) что что мешает мастер фалькон ставить без перемычки, а слейв фалькон с перемычкой ... никак не разомкнет... (честно просмотрел всю инструкцию) Зачем при этом слэйву перемычка? У него масса на сером проводе появится тогда, когда она пропадет на коричневом у мастера. И будет там (на "сером" у обоих) присутствовать, пока авто не снимут с охраны, разве нет? Какое его (слэйва) птичье дело - как эта масса к нему попадает?... Или там какие-то временные несостыковки - между появлением массы на "сером" и "коричневом" у одного прибора? Добавлено (23.07.2009, 00:21)
---------------------------------------------
Митя, booroondook, отличные статьи, спасибо большое! Мите - отдельное спасибо за "Лачосхему"
|
| |
| |
| gonza |
Дата: Четверг, 23.07.2009, 00:51 | Сообщение № 28 (52779 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 414
Статус: Оффлайн
-------------------------------
Российская Федерация - .
На форуме с 10.07.2007
Пользователь № 103 |

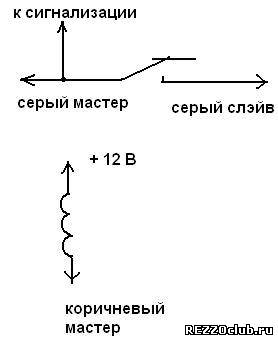

Вот такая "схемка" - как будет работать (при отсутствии J1)? Положение контактов реле (да, это - реле... ) - на коричневом мастера - "масса"
|
| |
| |
| Митя |
Дата: Четверг, 23.07.2009, 13:33 | Сообщение № 29 (52842 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 86
Статус: Оффлайн
-------------------------------
Российская Федерация - Moscow
На форуме с 20.06.2007
Пользователь № 77 |
gonza, а зачем тебе лачосхема?
|
| |
| |
| gonza |
Дата: Четверг, 23.07.2009, 13:47 | Сообщение № 30 (52847 в абсолютной нумерации) |
|
Группа: Постоянные участники
Сообщений: 414
Статус: Оффлайн
-------------------------------
Российская Федерация - .
На форуме с 10.07.2007
Пользователь № 103 |
Сравнить... Я сначала недопонял - схему, которую выложил booroondook, я принял за "Лачосхему". В контроллерах - нуб, но интересно же... Я написал пост (потом удалил - извините, поторопился с вопросами), но на часть из них Игорь ответил. Суть вопросов сводится к одному: как с минимальными переделками поиметь функционал от Лачетти...
После прочтения твоей статьи - остался один...
Не подскажешь - прошивки PIC-ов у нас одинаковые, есть информация?
|
| |
| |
